スーパーハイテンションボルト（SHTB ）の締付方

2025年9月9日 2025年9月9日

minagawa

9月になりましたが名古屋でも連日の猛暑日が続いております。
皆様、HPからのご注文、お問い合わせどうもありがとうございます。

現在スーパーハイテンションボルト(トルシア形超高力ボルト)という
力の強いボルト(以下SHTB)が大型の鉄骨現場では使用されております。
S14T相当ということで通常のS10Tトルシアボルトの約1.4倍ほどの力ということです。
スーパーハイテンの締め方について今一度ご紹介させて頂こうと思います。

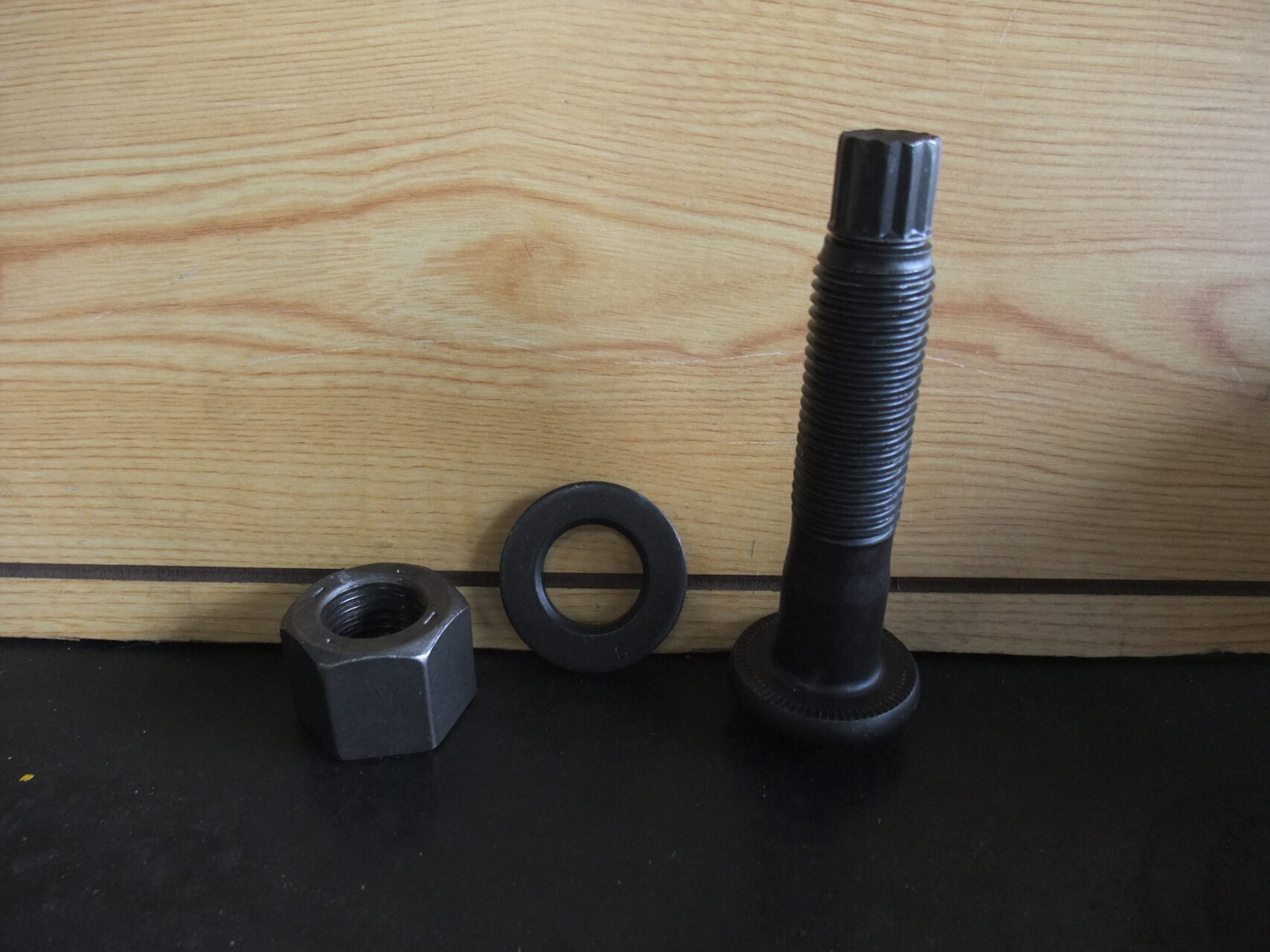

SHTBは、ボルト、座金、ナットで1セットです。
※通常のトルシアボルトと比べてナットが5ｍｍ程長いのでご注意下さい。

通常のトルシアボルト同様以下の手順で締めつけます。

1、まずは手動でボルトを部材にセットし、座金を入れ、ナットを座金に密着するまで締めていきます。

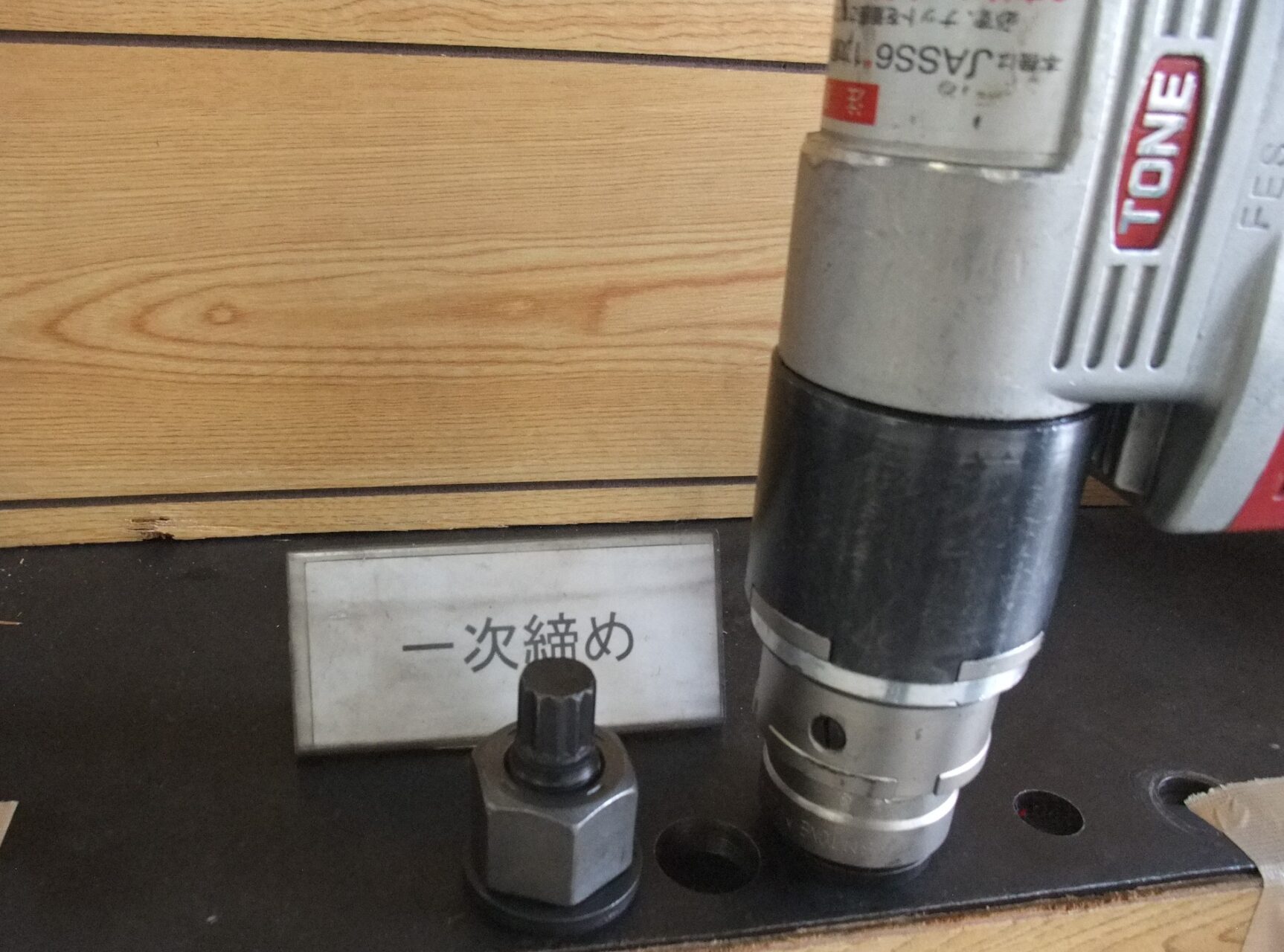

そして建方一番（一次締専用シャーレンチ）を使用して一次締め（仮締）を行います。

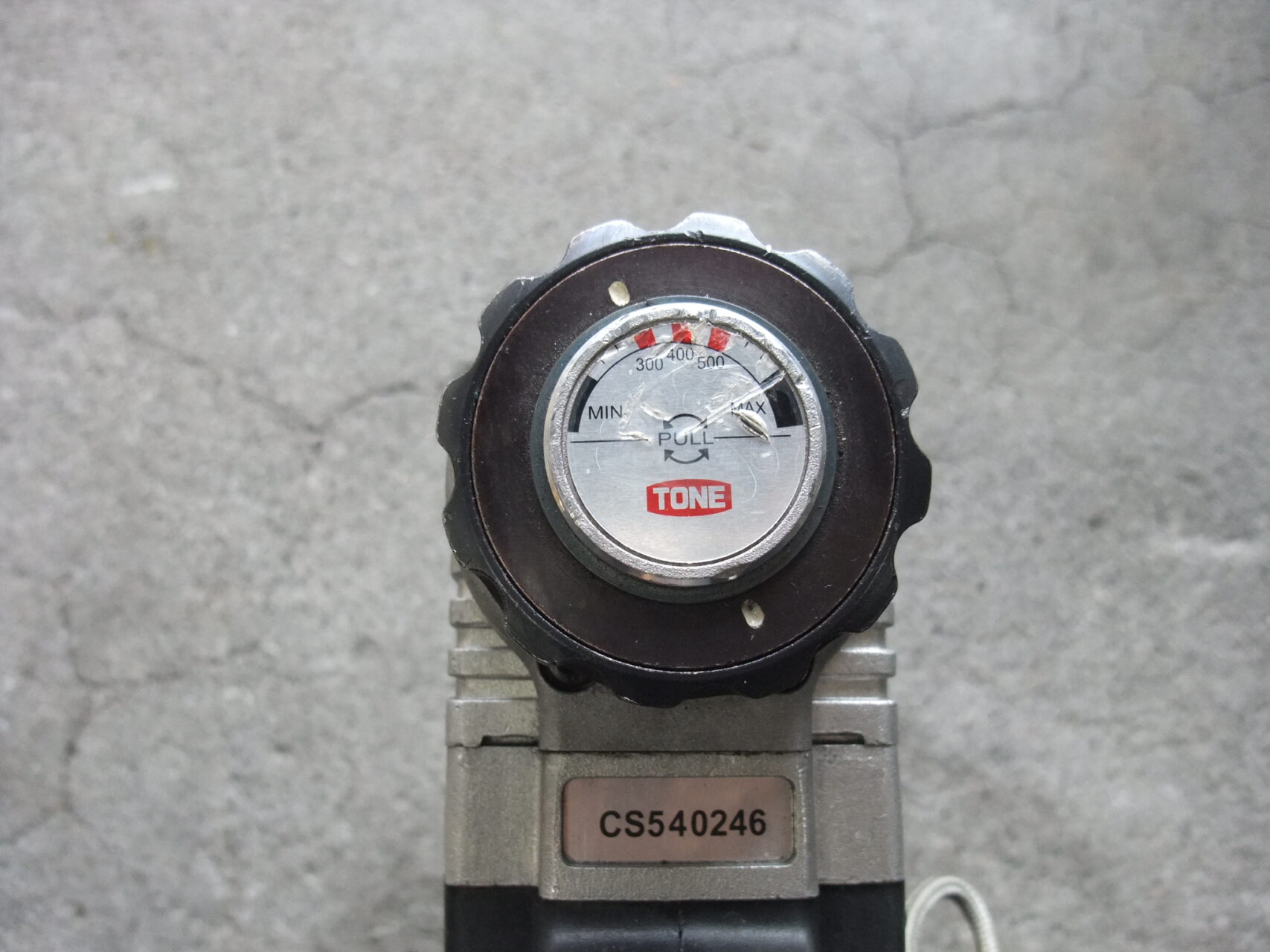

各ボルト径により一時締トルク値が決まっており、建方一番の目盛を締めるボルトのところに
合わせて締め付けます。
（Ｍ20，22-約300Ｎ・ｍ　Ｍ24-約400Ｎ・ｍ）
※トルシアボルトの2倍の1次締トルクが必要なので大型の建方1番で締める必要があります。

※建方一番のトリガーを押すと自動的に規定トルクで締付るので、
必ず一回だけ締め付けてください。（2度締禁止）

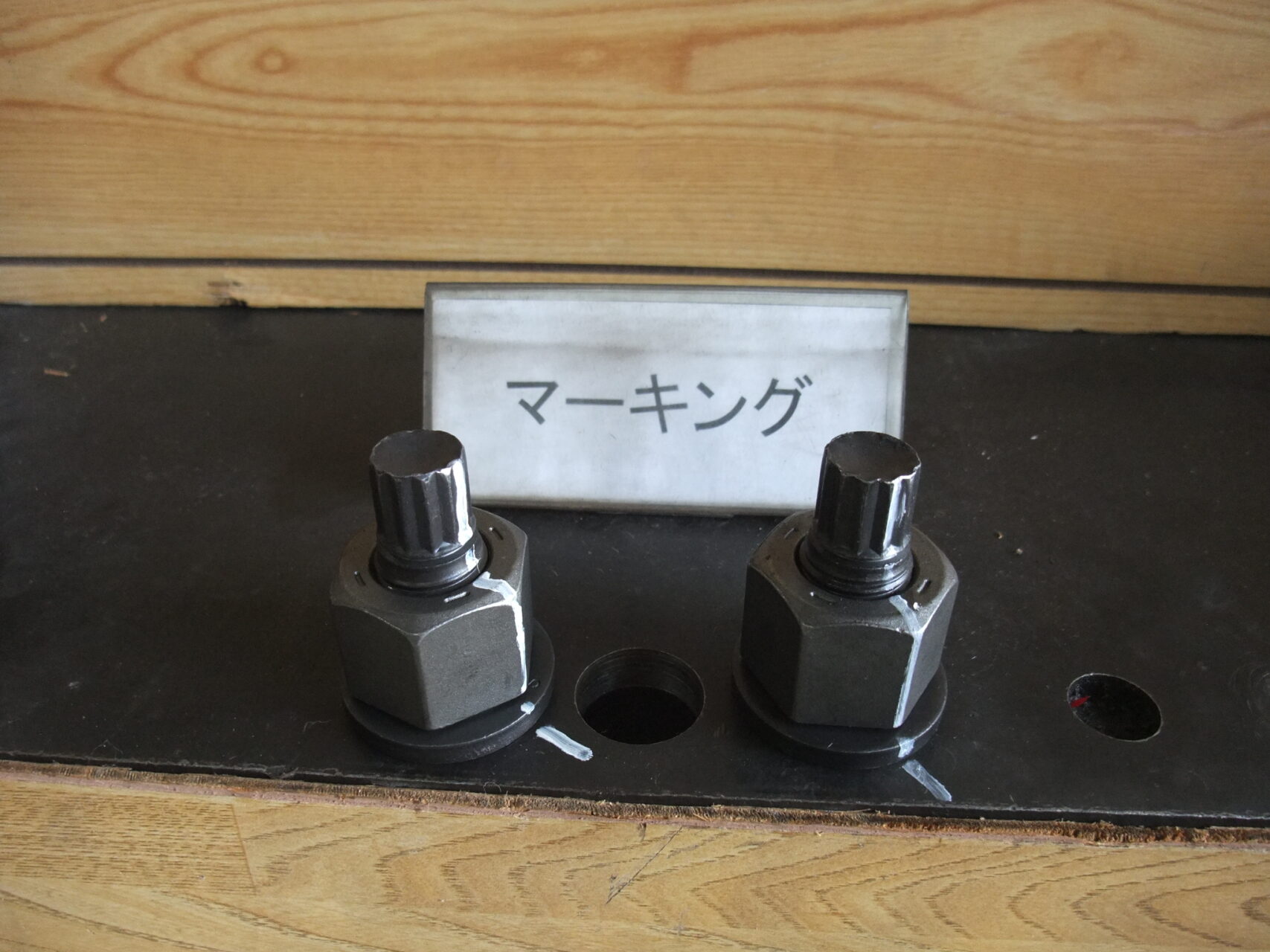

2、下図のようにボルト、ナット、ワッシャー、部材にかかるようマーキングします。

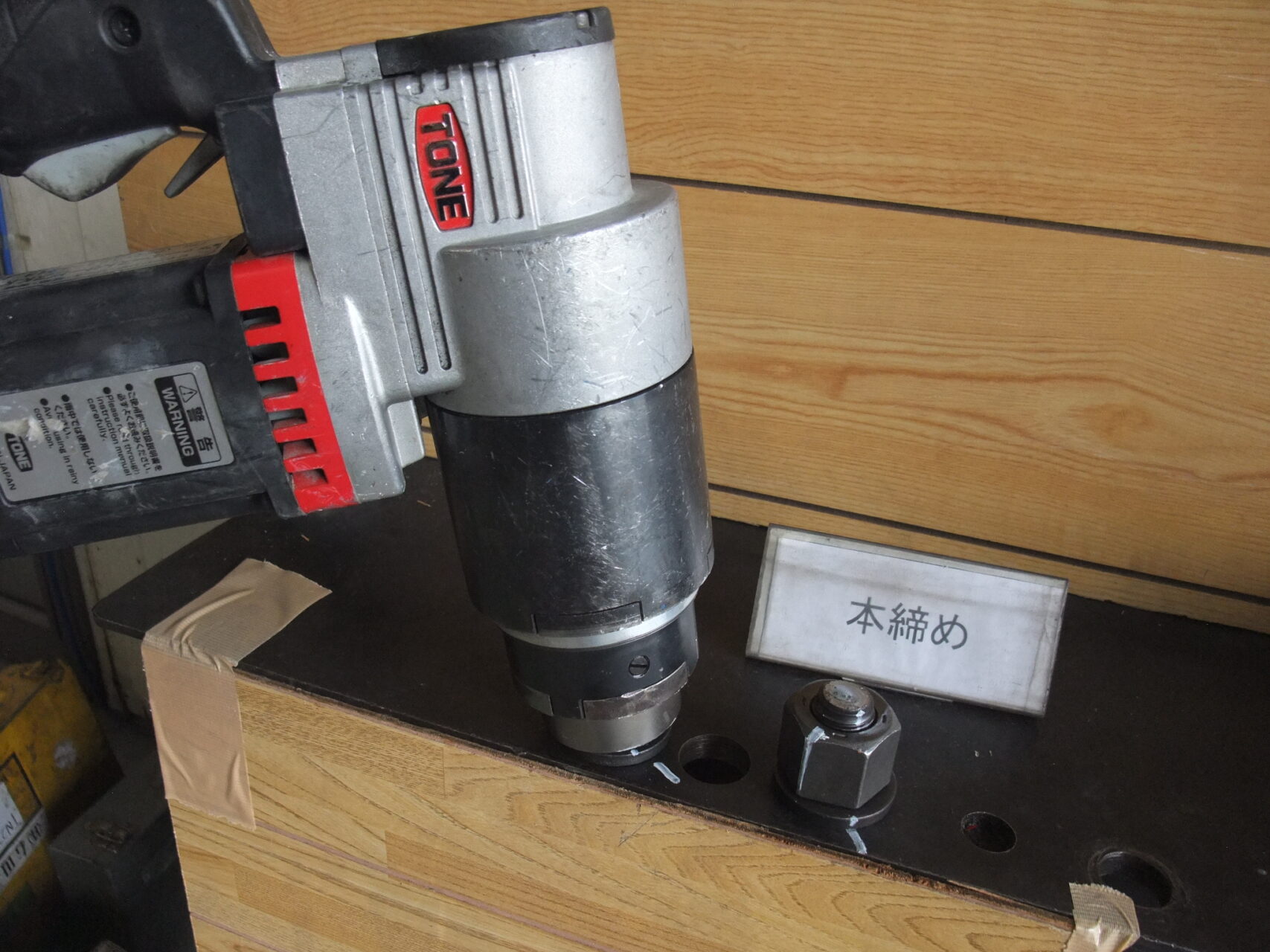

3、シャーレンチで本締めを行います。

シャーレンチのトリガースイッチを押しっぱなしで
自動的にボルトの先端部が剪断され締付が完了します。
※通常のトルシアボルト用のシャーレンチではトルク不足なので
大型の高トルクな機種で締める必要があります。

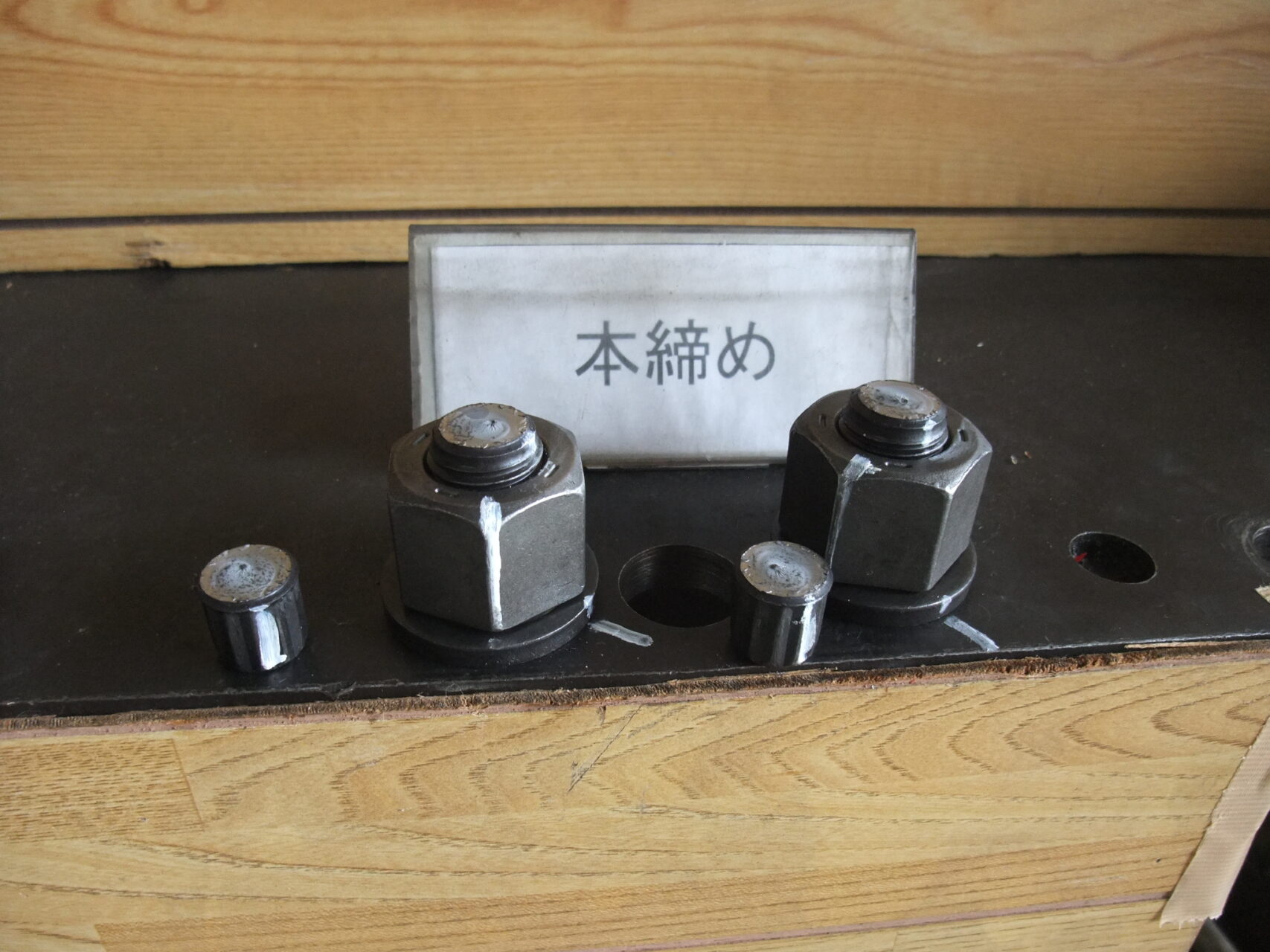

以下のようにナット部分だけが回転している状態で締付完了です。

剪断された先端部はシャーレンチの中に残っているので
エジェクトレバーを引き排出します。

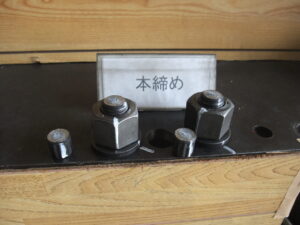

※写真は排出後に締付完了ボルトの横に置いた状態です。

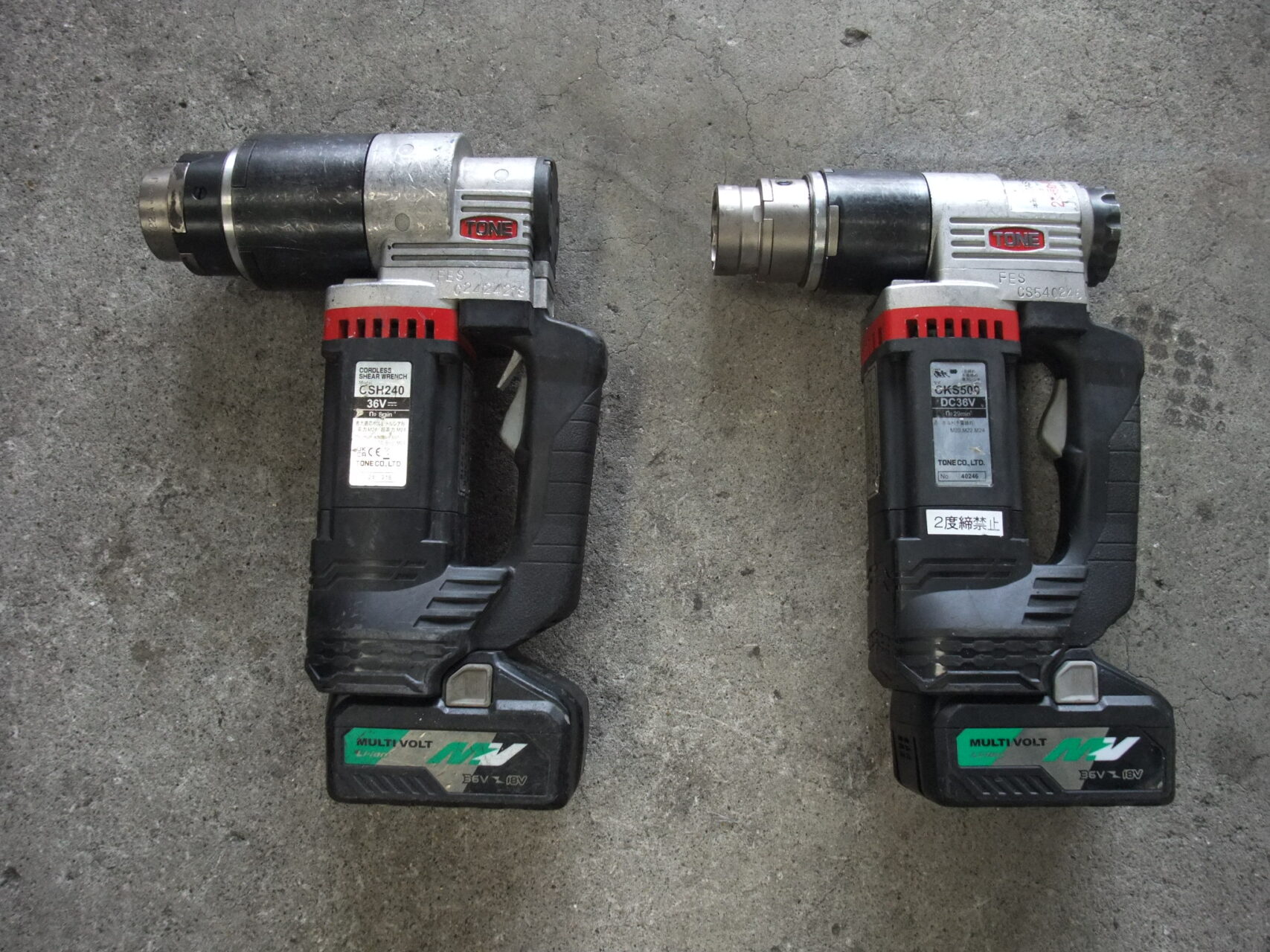

現在ははコードレスタイプのSHTB用の機種もございます。

CSH240　コードレスシャーレンチSHTB・S10TM24用
CKS500　コードレス建方1番SHTB・橋梁予備締用

また、Q＆Aのコーナーで高力ボルトのよくあるご質問を
掲載しておりますのでどうぞご参考にしてください。
Q＆Aはこちらから
